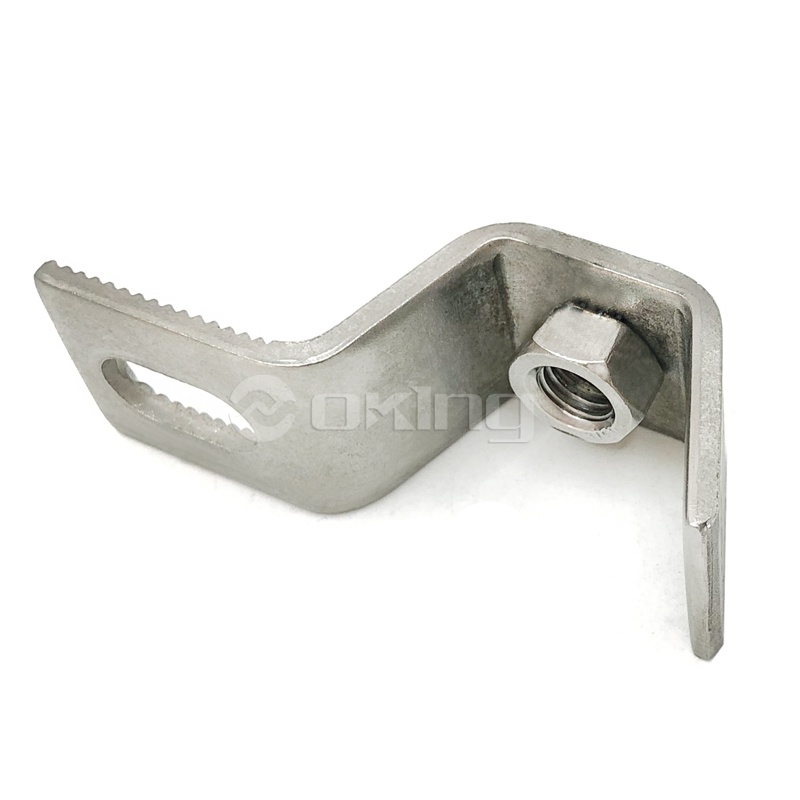

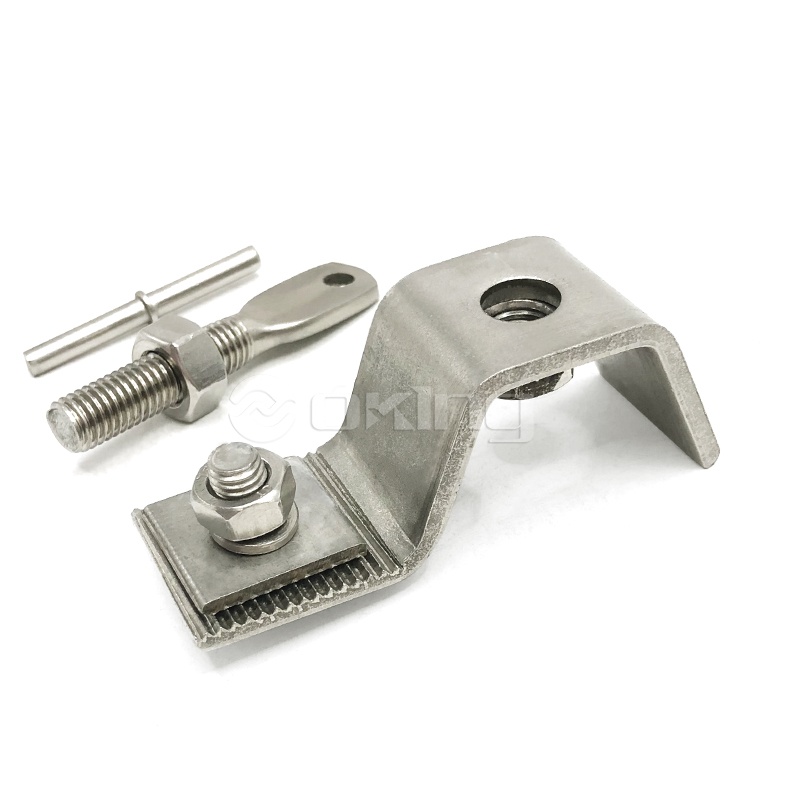

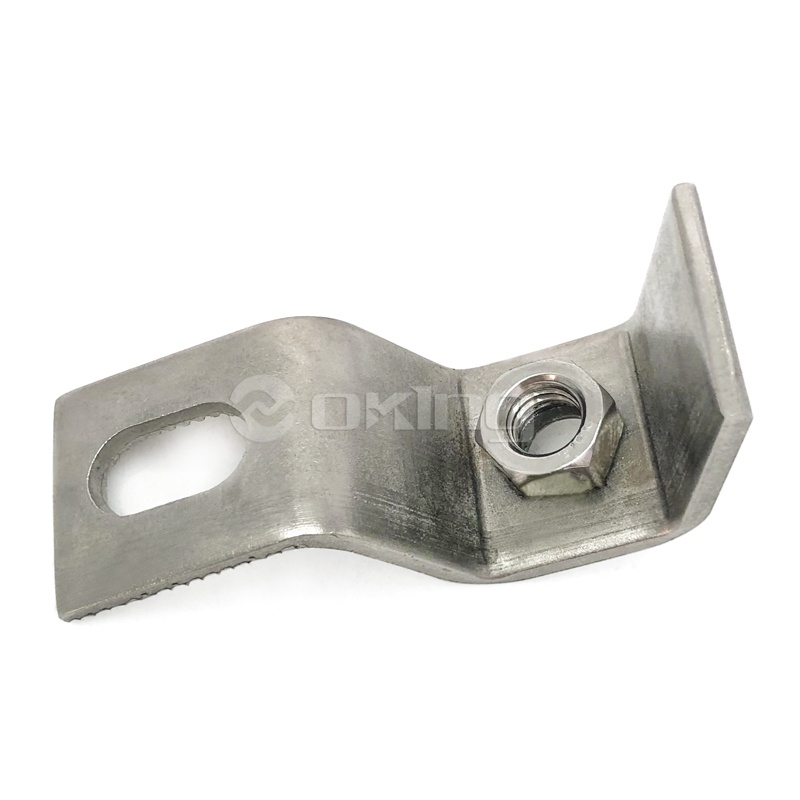

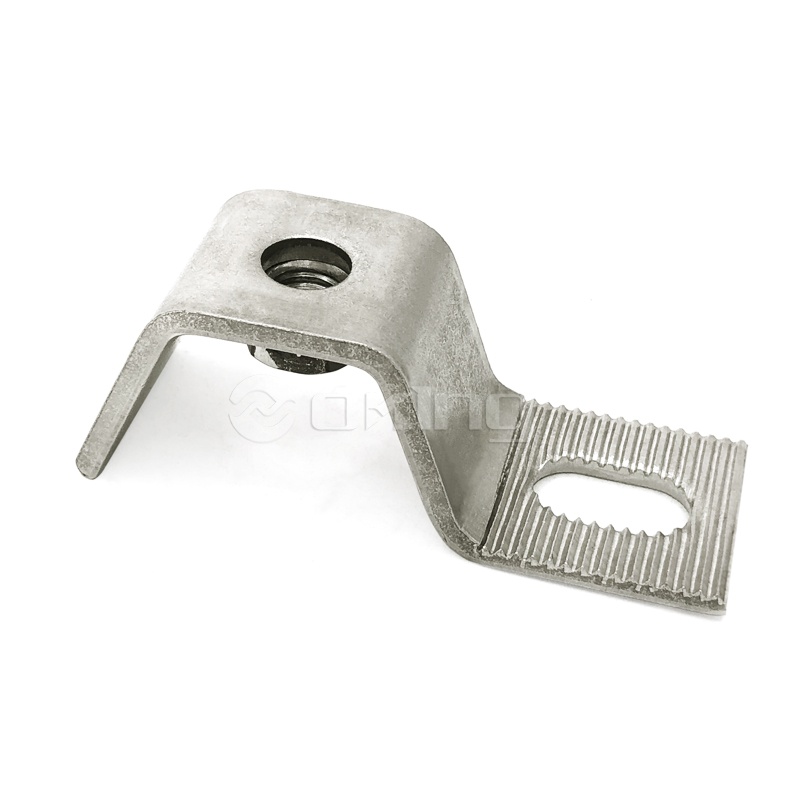

AZZ03 Steinkledningsfeste Z-brakett med naglet mutter
AZZ03 Steinkledningsfeste Z-brakett med naglet mutter
AZZ03 Steinkledningsfeste Z-brakett med naglet mutter
AZZ03 Steinkledningsfeste Z-brakett med naglet mutter
AZZ03 Steinkledningsfeste Z-brakett med naglet mutter
AZZ03 Steinkledningsfeste Z-brakett med naglet mutter
AZZ03 Steinkledningsfeste Z-brakett med naglet mutter
AZZ03 Steinkledningsfeste Z-brakett med naglet mutter
AZZ03 Steinkledningsfeste Z-brakett med naglet mutter
AZZ03 Steinkledningsfeste Z-brakett med naglet mutter

AZZ03 Steinkledningsfeste Z-brakett med naglet mutter

● Materiale: Rustfritt stål 1.4301 [A2) og 1.4401 [A4] ● Tabellen ovenfor er utarbeidet i henhold til LGA-testresultater ● Oppgitte laster er karakteristiske motstandslaster ● Bolter leveres separat ● Maks vindtrykk: 350 N ● Testresultater er tilgjengelige ved bestilling
Få et tilbud
Tidligere：Tilpasset Z-anker i rustfritt stålNeste：Z Brakett Marmor Festeklips Til Vegg
  • parameter
  • Kontakt oss

  • AZZ03 Z-brakett med naglet mutter for steinfestesystem

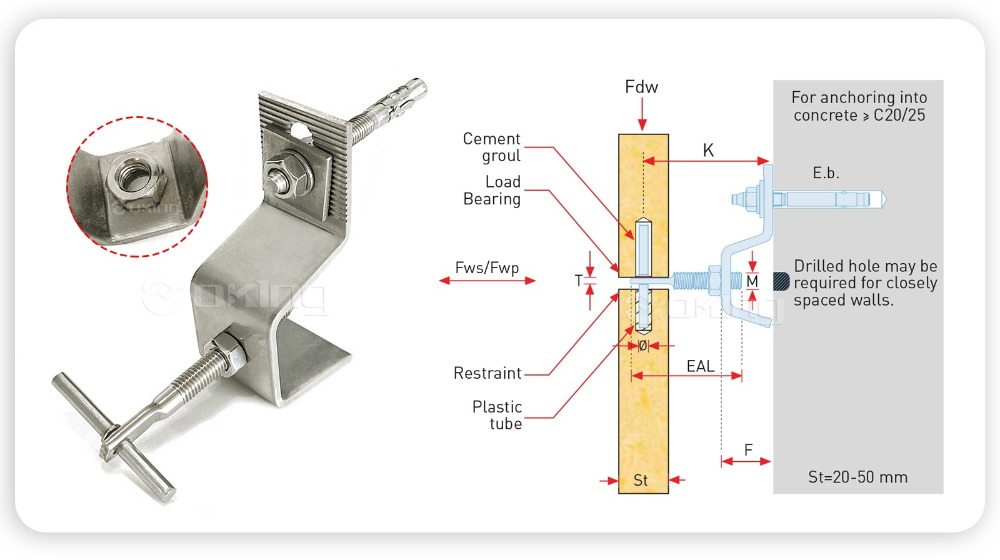

    ●Tekniske detaljer

    Produktkode Projeksjon

    Min.

    Projeksjon

    Maks.

    Projeksjon

    Død

    Last

    Foriming

    Størrelse

    Vind-

    Press

    Vind-

    Sug

    Utvidelse

    Boltstørrelse

    Pin

    Diameter

    Adj. Arm

    Metrisk størrelse

    Adj. Arm

    Flat tykkelse

    Adj. Arm

    Lengde

    K (mm) K - (mm) K (mm) Fdw (N) F (mm) Fwp (N) Fws (N) E.b.(mm) ф (mm) M (mm) T (mm) EAL(mm)
    AZZ03-452 45 40 60 200 10 312 219 M8x80 5 M10 3.5 60
    AZZ03-552 55 50 70 20 60
    AZZ03-752 75 60 90 40 70
    AZZ03-952 95 80 110 60 70
    AZZ03-553 55 45 70 300 20 468 328 M8x80 5 M10 3.5 60
    AZZ03-753 75 60 90 40 60
    AZZ03-953 85 70 100 60 60
    AZZ03-1153 95 80 110 80 60
    AZZ03-554 55 45 70 400 10 624 437 M8x80 5 M12 4.5 70
    AZ0Z3-754 75 60 90 20 80
    AZZ03- 954 95 80 110 40 80
    AZZ03-1154 115 100 130 60 80
    AZZ03-755 75 60 90 500 20 780 546 M8x80 5 M12 4.5 80
    AZZ03-955 95 80 110 40 80
    AZZ03-1155 115 100 130 60 80
    AZZ03-1355 135 120 150 80 80

    Rustfritt stål 201 304 316 vinkel for feste av marmorkledning
    Fremspring mellom 45 og 135 mm
    Laster opp til 800N

    Egnet for horisontale og vertikale skjøter

    Steintykkelser 20-50 mm

    Festes på bærende vegger med ekspansjonsbolter og på kanaler med settskruer
    Materiale: 1.4571/1.4404/1.4401 (A4/AISI 316) eller 1.4301 (A2/AISI 304)

    ● Produktkodebeskrivelse
    AZZ03 - 45 2 A
    AZZ03: Type

    45: Projeksjon (mm)

    2: Egenbelastning (x10 kg)

    A: Form

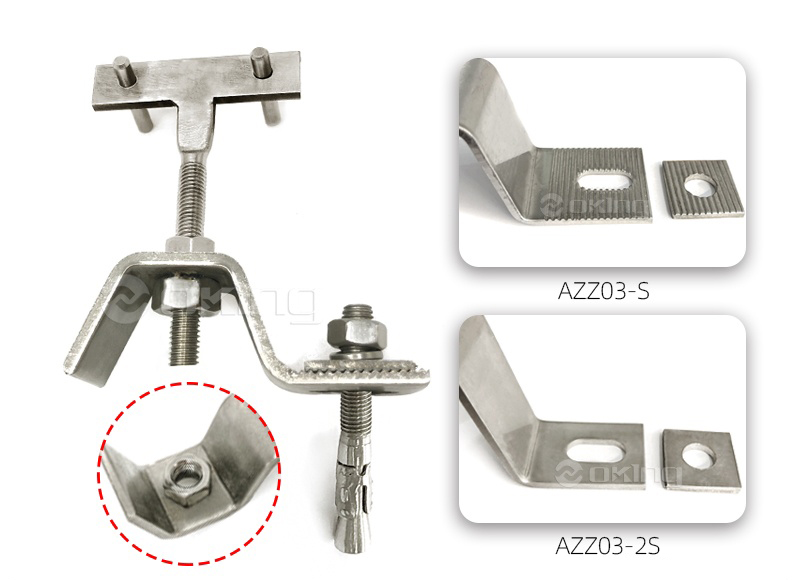

    AZZ03-S
    Type med naglet mutter. Tagget med tagget skive.
    AZZ03-2S

    Type med naglet mutter. Uten serration med vanlig skive.

    ●Installasjon

    Montering ved horisontale skjøter                             Installasjon ved vertikale skjøter

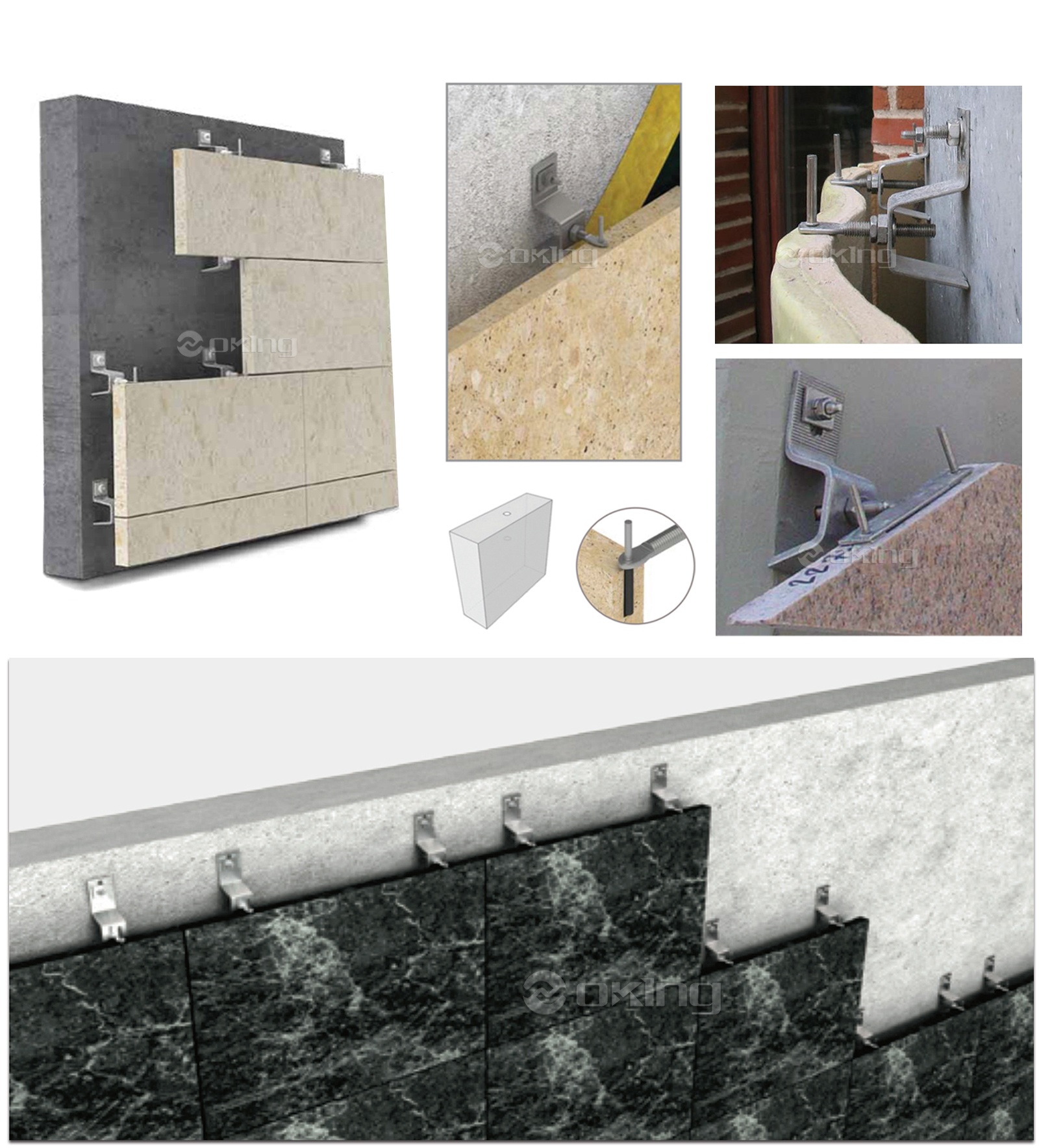

    ●Søknad

    Brukseksempler for boltankere Ankre festes på bærende vegger med ekspansjonsbolter.

    For å feste ankre på isolerte vegger, må isolasjonen kuttes først. Etter festing må det utskårne isolasjonsstykket settes tilbake, og isolasjonsdelene må forsegles for å redusere kuldebrodannelse.

    Beslag av steinkledning
    AZZ03 Steinkledningsfeste Z-brakett med naglet mutter
    Integrert naglet mutterdesign | Z-profil geometri | Kraftig steinstøtte
    AISI 304 / 316L Naglemutter M6-M12 Last opp til 18 kN Forhåndsmontert
    ✦
    AZZ03 Z-brakett
    Med naglet mutter · Formontert
    ◈

    AZZ03 steinkledningsfeste Z-brakett med naglet mutter er en forhåndsmontert støttekomponent spesielt designet for tunge steinkledningssystemer. Z-profilgeometrien gir offset monteringsevne, slik at steinpaneler kan plasseres i en kontrollert avstand fra bygningsunderlaget. Den integrerte naglemutteren er fabrikkinstallert på braketten, noe som eliminerer behovet for separat mutterplassering under installasjonen og reduserer monteringstiden på stedet. Den naglede mutteren gir en gjenget tilkobling for panelfestebolter, sikrer konsistent dreiemoment og hindrer mutterrotasjon under tiltrekking. Produsert av rustfritt stål AISI 304 eller 316L, gir braketten full korrosjonsbestandighet for både innendørs og utendørs bruk. Z-formen har en forsterkende bane som motstår bøye- og torsjonskrefter fra vindbelastninger og paneldødlaster. Braketten er tilgjengelig med ulike benlengder og materialtykkelser for å imøtekomme spesifikke prosjektkrav.

    Kjernefordeler
    Integrert naglet mutter Fabrikkinstallert mutter eliminerer separat plassering av mutter under installasjonen. Reduserer monteringstiden på stedet og sikrer jevn påføring av dreiemoment.
    Fangstrådssikkerhet Naglet mutter hindrer rotasjon under bolttiltrekking. Opprettholder klembelastningen under vibrasjon og termisk sykling uten å løsne.
    Tung steinkapasitet Forsterket Z-profil støtter steinplater opp til 18 kN per brakett. Kilefri design gir kompakt profil samtidig som styrken opprettholdes.
    Forhåndsmontert delivery Brakett og mutter leveres som en enhet. Reduserer komponenthåndtering og eliminerer risikoen for tapte fester på stedet.
    Produktegenskaper
    ◈ Profiltype Z-profil med forsterket bane
    ◈ Naglet mutter størrelse M6 · M8 · M10 · M12 (egendefinerte størrelser tilgjengelig)
    ◈ Materialtykkelse 3,0 · 4,0 · 5,0 · 6,0 · 8,0 mm
    ◈ Benlengde 80 · 100 · 120 · 150 · 200 mm (lik eller ulik)
    ◈ Rustfri klasse AISI 304 · AISI 316L
    ◈ Overflatefinish Sateng · Polert · Perleblåst · Syltet
    Lastekapasitetsreferanse
    M8 naglet mutter (4 mm brakett)
    8,5 kN
    M10 naglet mutter (5 mm brakett)
    14,0 kN
    M12 naglet mutter (6 mm brakett)
    18,5 kN
    M10 naglet mutter (316L, 5 mm)
    15,5 kN
    Applikasjonsscenarier
    Høyhusfasader med marmor-, granitt- eller kalksteinsbekledningspaneler
    Ventilerte regnskjermsystemer som krever forskjøvet montering for isolasjonshulrom
    Nærings- og institusjonsbygg med natursteinfiner
    Renovasjonsprosjekter hvor eksisterende steinkledning skiftes ut eller oppgraderes
    Kystarkitektur som krever 316L rustfritt stål korrosjonsbeskyttelse
    ◊
    Påføring av steinkledning
    Marmor · Granitt · Kalkstein
    Installasjons- og tekniske notater
    Naglet muttermoment Maksimalt dreiemoment for naglet mutter: M8 18 Nm, M10 35 Nm, M12 55 Nm. Ikke overskrid det spesifiserte dreiemomentet for å unngå mutterrotasjon eller gjengestripping.
    Substratgrensesnitt Brakettfeste til betong- eller stålunderlag ved hjelp av ekspansjonsankre eller gjennomgående bolter. Minimum underlagsstyrke C20/25 for betongapplikasjoner.
    Panelfeste Steinpanel festet gjennom den naglede mutteren ved hjelp av rustfrie stålbolter. Påfør anti-festemiddel for å forhindre gnaging på tråder av rustfritt stål.
    Termisk overnatting Slissede hull i braketten gir ±6 mm bevegelse i hver retning. For paneler over 1800 mm kreves det ekstra bevegelsesfuger.
    Ofte stilte spørsmål
    ▸ Hva er fordelen med den naglede mutteren fremfor en standard mutter og skive?
    Den naglede mutteren er permanent festet til braketten, og eliminerer behovet for separat mutterplassering under installasjonen. Dette forhindrer at mutteren roterer eller faller under bolttiltrekking, og sikrer konsistent dreiemoment. Den naglede forbindelsen gir også et sikrere forankringspunkt som motstår vibrasjonsindusert løsning over tid. For steinkledningssystemer betyr dette forbedret langsiktig panelsikkerhet og reduserte vedlikeholdskrav.
    ▸ Hvordan er den naglede mutteren installert på braketten?
    Den naglede mutteren er fabrikkinstallert ved hjelp av en hydraulisk nagleprosess. Mutterkroppen settes inn gjennom et presisjonsstanset hull i braketten og deformeres under kontrollert trykk for å skape en permanent mekanisk lås. Denne prosessen utføres ved Jiangsu Aozheng Metal Products Co., Ltd.s produksjonsanlegg, og sikrer konsistent kvalitet og justering. Ingen nagling på stedet er nødvendig.
    ▸ Hvilke steinpanelvekter kan AZZ03 støtte?
    AZZ03 støtter steinpaneler opp til 18 kN per brakett avhengig av naglemutterstørrelse og materialtykkelse. For et typisk 1200 x 600 x 30 mm granittpanel som veier omtrent 60 kg, gir fire M10-braketter en sikkerhetsfaktor som overstiger 5,0. Jiangsu Aozheng Metal Products Co., Ltd. gir strukturelle beregninger og lastsertifikater for hver prosjektspesifikasjon. Selskapet har levert AZZ03-braketter for steinfasadeprosjekter over hele USA, Tyskland, Australia, Canada og Midtøsten.
    ▸ Kan braketten brukes med både vertikale og horisontale steinpanelorienteringer?
    Ja. Z-profilen gir støtte i begge retninger. For vertikale paneler monteres braketten direkte på underlaget. For horisontale panelløp kan braketten roteres 90 grader eller brukes med ekstra støttevinkler. Den naglede mutterposisjonen kan tilpasses for å imøtekomme forskjellige panelhullplasseringer. Jiangsu Aozheng Metal Products Co., Ltd. tilbyr teknisk støtte for å optimalisere brakettkonfigurasjonen for spesifikke paneloppsett.
    EN 1090-1 Utførelsesklasse 3 ◈ ISO 9001:2015 ◈ Naglet nøtt fanget ◈ 2000 tonn årlig ◈ Eksportert til 40 land
