Innkjøp av fasadekledningssystem: Nøkkelparametere som skal inkluderes i RFQ-dokumenter

Å shortliste en fasadekledningssystemleverandør uten fullstendig tilbudsforespørsel er den dyreste snarveien ved fasadeanskaffelser. På et kystkommersielt prosjekt sammenlignet en entreprenør tre nesten identiske tilbud for kledningsbraketter i naturstein og valgte den laveste prisen; delene kom i sinkbelagt stål i stedet for 304 rustfri kvalitet i strukturtegningene, og rustfarging oppsto innen seks år. Jiangsu Aozheng Metal Products Co., Ltd., en produsent av innstøpte ankerkanaler, kledningsstøttebraketter, underskårne ankere og prefabrikkert betongfestetilbehør, ser dette mønsteret gjentas hver gang en tilbudsforespørsel utelater tekniske parametere. Denne artikkelen definerer målepunktene som hører hjemme i hvert fasadekledningssystem RFQ, fra belastningsverdier og materialkvaliteter til justeringstoleranser og dokumentasjonskrav.

RFQ konverterer prosjektkrav til leverandørforpliktelser

En RFQ er den tekniske kontraktens grunnlinje for en kledningspakke. Hver parameter du utelater er en avgjørelse leverandøren din tar for deg, vanligvis i retning av lavere produksjonskostnader.

Produksjonsavdelinger kan kun produsere det tilbudsdokumentet definerer. Dersom tilbudsforespørselen ikke angir en rustfri stålkvalitet, vil leverandøren prise karakteren som vinner bestillingen, ikke karakteren bygget trenger. Den samme logikken gjelder brakettgeometri, beleggtykkelse, testrapporter og emballasje.

• Strukturelle belastninger og nødvendige motstander
• Materialkvalitet og overflatebeskyttelsessystem
• Geometri, justeringsområde og grensesnittdimensjoner
• Underlagets tilstand og installasjonsmetode
• Dokumentasjons-, test- og sporbarhetsforpliktelser

Strukturelle og belastningsparametre

Lastverdier skal skrives som tall med enheter, ikke som kvalitative beskrivelser som tung eller standard. RFQ må angi hvilken motstand som etterspørres: karakteristisk styrke eller designmotstand, og under hvilken sikkerhetsfaktor.

Egenlast inkluderer hele panelvekten, brakettens egenvekt og eventuell isolasjonsoppbygging bak kledningen. Vindlast, ofte den styrende lasten på høyhusfasader, skal gis som trykk eller sug i kilopascal for hver fasadesone. Krav til seismiske og termiske bevegelser avgjør om støttesystemet trenger slissede hull eller glideforbindelser. Nedbøyningsgrenser, ofte uttrykt som en brøkdel av spennvidden som L/200, beskytter panelskjøtens geometri.

Justerbar L-vinkelbrakett i rustfritt stål for kledningssystemer Presisjonsutviklet 3-akset justerbar brakett for ventilerte fasader, tilgjengelig i AISI 304 eller 316L, lastklassifisert opp til 12 kN, kompenserer for ujevnheter i underlaget og termiske bevegelser. Se produkt →

Materialkvalitet og overflatebeskyttelse

Materialkvalitet er en forpliktelse om holdbarhet. Å utsette denne beslutningen til etter RFQ-stadiet garanterer nesten substitusjon, fordi prispress presser leverandøren mot den billigste legeringen eller belegget som fortsatt tilfredsstiller de skrevne ordene.

Rustfrie stålkvaliteter 304 og 316 er de to vanligste valgene for fasadekledningsbraketter og ankerkanaler. Grade 316 tilfører molybden, som forbedrer kloridresistensen og gjør det til standard for kyst- og avisingssaltmiljøer. Varmgalvanisert (HDG) stål bærer vanligvis et sinkbelegg på 70 til 85 mikrometer og passer til industrielle eller lavfuktighetsprosjekter i innlandet. Forsinket elektrogalvaniserte deler er hovedsakelig beregnet på innvendige eller midlertidig beskyttede forhold og ruster raskt i fasadefuktighetssykluser.

Materialvalg bør kontrolleres mot eksponeringssonen før konvolutten tilbys. En praktisk veiledning for valg av kledningsbraketter i rustfritt stål oversetter eksponeringsforhold til karakterbeslutninger og belastningskontroller.

Geometri, justeringsområde og grensesnittdimensjoner

Geometri avgjør om en brakett i det hele tatt kan installeres. Justeringsområde avgjør om det kan justeres på stedet.

Paneltykkelsen kontrollerer sporbredden eller snittdybden til støtten. Natursteinspaneler fra 20 til 30 millimeter, keramiske fliser fra 10 til 18 millimeter og aluminiumskomposittpaneler fra 3 til 6 millimeter trenger hver sitt grepsområde. RFQ skal også angi brakettens benlengde, sporstigning og kompatibilitet for gjengede deler med valgt ankerkanal eller T-bolt. Innstøpte posisjoner er aldri perfekte, så spesifiser det nødvendige justeringsområdet i både den vertikale og horisontale aksen i millimeter, og bekreft om braketten gir det gjennom slissede hull eller gjengeinnsatser.

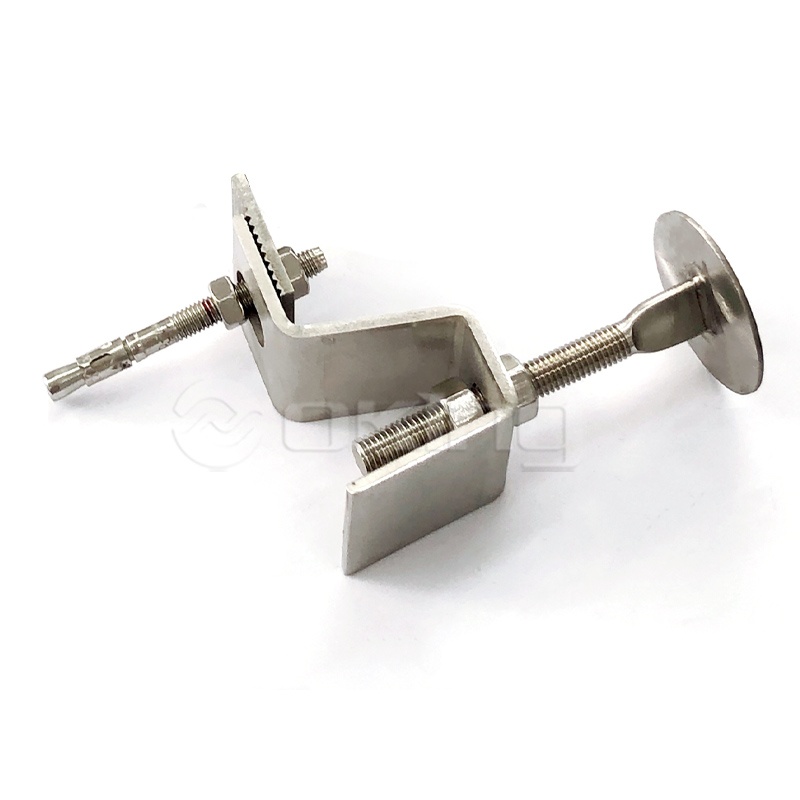

Rustfritt stål Z-anker for steingardinveggsystemer Sammenlåsende Z-formede braketter gir sikker feste for stein- og fliserkledning, tåler vindbelastninger og seismiske krefter. Egnet for ujevne underlag som krever feltjustering. Se produkt →

Underlagets tilstand og installasjonsmetode

Innstøpte og ettermonterte fikseringssystemer svarer på ulike strukturelle spørsmål. RFQ må angi hvilket system designet forutsetter, fordi å erstatte det ene med det andre endrer lastatferd, kantavstander og installasjonsrekkefølge.

Innstøpte ankerkanaler er innstøpt i betong før støping og er den foretrukne løsningen for tunge stein-, terrakotta- og prefabrikerte betongfasader. Etterinstallerte ekspansjons-, underskjærings- og kjemiske ankere legges til senere; underskårne ankere er det vanlige valget for sprukket betong og seismiske områder. RFQ bør navngi betongstyrkeklassen, for eksempel C25/30, bjelketykkelsen, kant- og avstandsavstander, og nødvendig ytelseskategori for sprukket eller usprukket betong.

• Betongkvalitet og minimumselementtykkelse
• Kantavstand og ankeravstand
• Klassifisering av sprukket eller usprukket betong
• Boremetode og tillatt utstyr
• Brann eller seismisk ytelseskategori

Varmgalvanisert innstøpt ankerkanal Innstøpt kanal for tunge fasader, tilgjengelig i varmvalsede og kaldvalsede profiler med ulike størrelser og belastningsklasser. Egnet for sprukket betong og seismiske områder, gir justerbar forankring. Se produkt →

Kanalvalg avhenger av profiltype, materiale og forankringsgeometri. Veiledning vedr hvordan velge en innstøpt ankerkanal dekker varmvalsede versus kaldvalsede forskjeller og utvalgskriteriene som hører hjemme i din tilbudsforespørsel.

Overholdelse, dokumentasjon og leveringskrav

Et tilbud uten materialsertifikater og testrapporter er en pris, ikke et forslag. Anbudsforespørselen bør liste opp dokumentene som beviser at produktet vil oppføre seg som sitert og gjøre leveringen til en betingelse for aksept.

Sporbarhet knytter levert batch til produksjonsdato og materialhistorikk. Uten det kan ikke et mislykket anker identifiseres eller inspiseres mens fasaden fortsatt er i bruk.

1. Materialsertifikater for hver klasse som brukes i braketten eller kanalen
2. Lasttest eller statisk beregningsrapport med definerte sikkerhetsfaktorer
3. Dimensjonell inspeksjonsrapport som bekrefter de oppgitte toleransene
4. Beleggtykkelse eller verifisering av overflatebehandling
5. Emballasje, merking og incoterms for eksportleveransen

En komplett RFQ er det billigste kvalitetskontrollinstrumentet på et fasadeprosjekt. Det konverterer en arkitektonisk idé til håndhevbare leverandørforpliktelser og forhindrer material- og geometrierstatninger som forårsaker de fleste kledningsfeil.

Ofte stilte spørsmål om anskaffelse av fasadekledningssystem

Hvilke parametere mangler oftest i tilbud om fasadekledning?

Materialkvalitet og justeringstoleranse er de to vanligste utelatelsene. Mange tilbudsforespørseler nevner en braketttype, men ikke den rustfrie stålkvaliteten eller det tillatte justeringsområdet på stedet, slik at leverandørene står fritt til å sitere deler som er billigere å lage i stedet for deler som matcher strukturen.

Bør RFQ spesifisere en rustfri stålkvalitet for hver kledningsbrakett?

Hver brakett trenger en definert materialbeslutning, men svaret er ikke alltid rustfritt stål. Varmgalvaniserte braketter kan være teknisk tilstrekkelige i tørre innlandsforhold, mens kyst- og industrifasader normalt krever 304 eller 316 rustfritt. RFQ må angi karakteren eksplisitt slik at alle sitater sammenlignes på samme grunnlag.

Hvordan kan en kjøper verifisere lastdataene en leverandør oppgir?

Be om grunnlaget for de oppgitte verdiene. Et pålitelig RFQ-svar inkluderer en testrapport, en beregningsnotat eller standarden produktet ble testet til, og det skiller tydelig karakteristiske verdier fra designmotstand. Hvis en leverandør ikke kan fremlegge dette beviset, behandle den oppgitte lasteverdien som uverifisert.

Hva bør en tilbudsforespørsel for innstøpte ankerkanaler inneholde?

Profiltypen (varm- eller kaldvalset), materialkvalitet, kanallengde, forankringsdetalj, kompatibel T-boltstørrelse, lastretning og kantavstander, betongstyrkeklasse og korrosjonsbeskyttelse. Sammen avgjør disse parameterne om kanalen kan installeres og forankres med motstanden designet forventer.
