Fikseringsløsninger for honeycomb-paneler

Honeycomb panel anheng består hovedsakelig av følgende tilbehør: Pendelkropp: Dette er kjernedelen av anhenget, som vanligvis er laget av metallmateriale og har tilstrekkelig styrke og stabilitet til å sikre sikker henging av honeycomb-panelet. Justeringsskrue: Brukes til å finjustere monteringsposisjonen og høyden på anhenget for å tilpasses ulike installasjonsmiljøer og behov. Festeskruer: Fest anhenget på veggen eller annen bærekonstruksjon for å sikre en fast forbindelse mellom anhenget og bærekonstruksjonen. Pakning: Plassert mellom anhenget og honeycomb-panelet, spiller den en buffer- og antiskli-rolle og beskytter honeycomb-panelet mot skade. Antivibrasjonspute: Installert mellom anhenget og støttestrukturen for å redusere vibrasjoner og støy og forbedre stabiliteten til den generelle strukturen.

Få et tilbud

Panel forankringssystem | Lett fasade

Honeycomb Panelfeste

Konstruert festesystem for aluminiums bikakepaneler | Skjulte eller synlige monteringsmuligheter

⬡

Honeycomb Panel Fixing System består av et omfattende utvalg av mekaniske festemidler, klips og braketter utviklet spesielt for å feste aluminiums honeycomb-paneler til bygningsunderstell. Systemet imøtekommer de unike kravene til konstruksjon av honeycomb-paneler, inkludert lav vekt, høy stivhet, termisk bevegelse og behovet for skjulte fester som bevarer den rene estetikken til flatpanelfasader. Komponenter inkluderer T-bolter, naglemuttere, blindnagler, Z-klips og justerbare braketter med neopren- eller EPDM-isolatorer for å imøtekomme differensiell termisk ekspansjon. Festesystemet er tilgjengelig i aluminium (anodisert eller pulverlakkert) og rustfritt stål (AISI 304/316L) for å matche panelmaterialer og miljøeksponering. Standard festeavstand varierer fra 300-600 mm basert på paneltykkelse og vindlastberegninger, med spesialdesignede løsninger for ikke-standard panelgeometrier eller seismiske applikasjoner.

Feste komponenter

◈

Z-klipp

Skjulte hengende klips med vertikal justering. Fest panelkantsporene for skjult festing. Lasteområde 2-8 kN per klips.

◈

T-bolter og naglemuttere

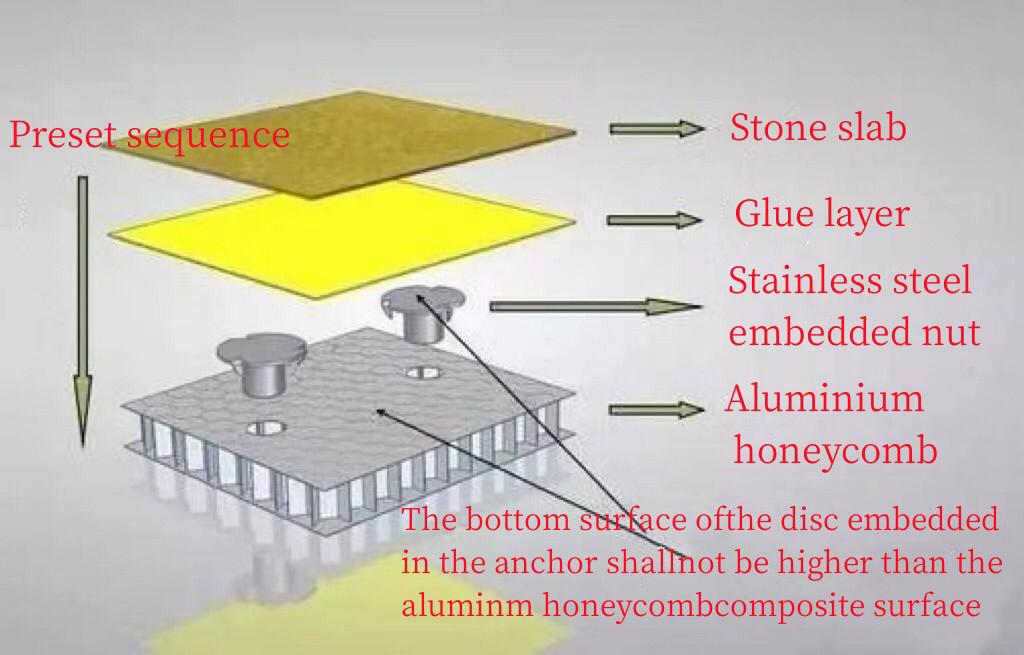

Gjengede innlegg for panel bakoverflate. Sørg for blindfestepunkter for boltede forbindelser til underkonstruksjonsskinner.

◈

Justerbare braketter

3-akse justering for paneljustering. Inkluder termiske pauseskiver for å forhindre overføring av kondens.

◈

Blindnagler

Strukturelle nagler for hud-til-kjerne og panel-til-ramme-feste. Tilgjengelig i aluminium, stål og monel.

◈

Kompresjonspakninger

EPDM- eller silikonisolatorer mellom feste og panel for å imøtekomme termisk ekspansjon og dempe vibrasjoner.

◈

Seismiske ankere

Klassifiserte koblinger for jordskjelvsoner med slissede hull som tillater bevegelse samtidig som panelretensjon opprettholdes.

Tekniske spesifikasjoner

8-50

mm paneltykkelse

300-600

mm festeavstand

M4-M10

størrelsesområde for festemidler

304/316L

rustfrie stålkvaliteter

2-15

kN belastning per feste

Retting av konfigurasjonsmatrise

Konfigurasjon Panelfeste Underbygning Bevegelseskapasitet

Skjult klipssystem Inngrep med slissekant Vertikale skinner ±8 mm vertikal, ±5 mm horisontal

Blindnagleforbindelse Bakramme til kjerne Horisontale braketter Begrenset til materialutvidelse

Gjenget innsatssystem Naglemuttere i panel bak Justerbare braketter 3-akse justering ±10 mm

Omkretsrammefeste Gjennomgående bolter ved panelkanter Underramme eller konstruksjonsstål Nominell; bruk slissede hull

Sammenligning av fiksering av last (per anker)

Z-klips (skjult)

5,0 kN

Blindnagle M6

3,2 kN

Naglemutter M8

8,0 kN

Justerbar brakett

12,0 kN

Seismisk anker

10,5 kN

Applikasjonssektorer

Fasader på flyplassterminalen Gardinveggsystemer Baldakiner på jernbanestasjonen Utstillingshallkledning Undertak Kledning av industribygg Transportbilpaneler Arkitektonisk solskjerming

Ofte stilte spørsmål

Hvilken festemetode anbefales for bruk av synlige kontra skjulte paneler?

For skjult feste gir Z-klips med slissekantinngrep den reneste estetikk. For paneler som krever synlig feste, brukes forsenkede nagler eller innfelte bolter med fargetilpassede hoder. Valget avhenger av paneltykkelse og kjernemateriale. Jiangsu Aozheng Metal Products Co., Ltd. gir veiledning om valg av fiksering basert på panelkonstruksjon og arkitektoniske krav, med prosjekter fullført over hele USA, Tyskland og Australia.

Hvordan tilpasses termisk ekspansjon i festesystemer for honeycomb-paneler?

Festesystemet har slissede hull, neopren/EPDM-skiver og justerbare braketter for å imøtekomme panelutvidelse og sammentrekning. Typiske bikakepaneler av aluminium har en termisk utvidelseskoeffisient på 23,5 x 10^-6 /°C, noe som krever bevegelseskapasitet på 1,2-2,5 mm per meter panellengde. Jiangsu Aozheng Metal Products Co., Ltd.-ingeniører fikser avstander og spordimensjoner per prosjekttemperaturområde.

Hvilke materialer er tilgjengelige for montering av honeycomb-paneler?

Feste komponenter are available in aluminum (6061-T6, 6063-T5) with anodized or powder-coated finishes, and stainless steel grades AISI 304 and 316L for high-corrosion environments. For special applications, titanium and phosphor bronze are available. Jiangsu Aozheng Metal Products Co., Ltd. maintains a diversified production base with annual output exceeding 2,000 tons of building materials for global construction firms.

Hvilken last- og vindtesting utføres på festesystemet?

Festesystemet er testet for strekk, skjærkraft og kombinerte belastninger i henhold til ASTM E488 / EN 13929. Vindlastmotstanden er verifisert gjennom trykktesting på fullskalamontasjer. Jiangsu Aozheng Metal Products Co., Ltd. gir testsertifikater med hvert prosjekt. Selskapets ISO 9001-sertifiserte anlegg sikrer jevn kvalitet på tvers av alle komponenter som leveres til internasjonale byggeteam.
