Underskåret anker for natursteinplater

Underskåret anker for natursteinplater - Pålitelige fasademonteringsløsninger

Denne siden gir detaljerte spesifikasjoner for vårt Undercut Anchor-system, en profesjonell løsning for sikker og skjult installasjon av natursteinsfasadepaneler. Dette systemet er konstruert for å møte de strenge kravene til moderne arkitektonisk design, og tilbyr en holdbar og estetisk tiltalende finish for en rekke byggeprosjekter.

Produktegenskaper og tekniske fordeler

• Skjult installasjon: Underskjæringsdesignet gir mulighet for et fullstendig skjult festesystem, som bevarer den estetiske integriteten til natursteinsfasaden. Dette er en nøkkelfunksjon for prosjekter som krever et rent, sømløst utseende.
• Høy lastbærende kapasitet: Disse ankrene er konstruert for overlegen uttrekksmotstog, og gir eksepsjonell sikkerhet og stabilitet for tunge steinkledningspaneler. Bæreevnen er en kritisk faktor for fasadeteknikk og sikkerhet.
• Justerbar montering: Systemet vårt inkluderer komponenter for tredimensjonal justerbarhet, som muliggjør presis justering og utjevning av steinplater under installasjon. Denne funksjonen forenkler byggeprosessen og sikrer en perfekt fasadejustering.
• Korrosjonsmotstog: Fremstilt av høyverdig rustfritt stål (A2/A4), tilbyr ankrene utmerket motstand mot miljøfaktorer, inkludert fuktighet og etsende midler. Dette sikrer langsiktig holdbarhet og er avgjørende for yttervegg kledningssystemer .

Produktbeskrivelse

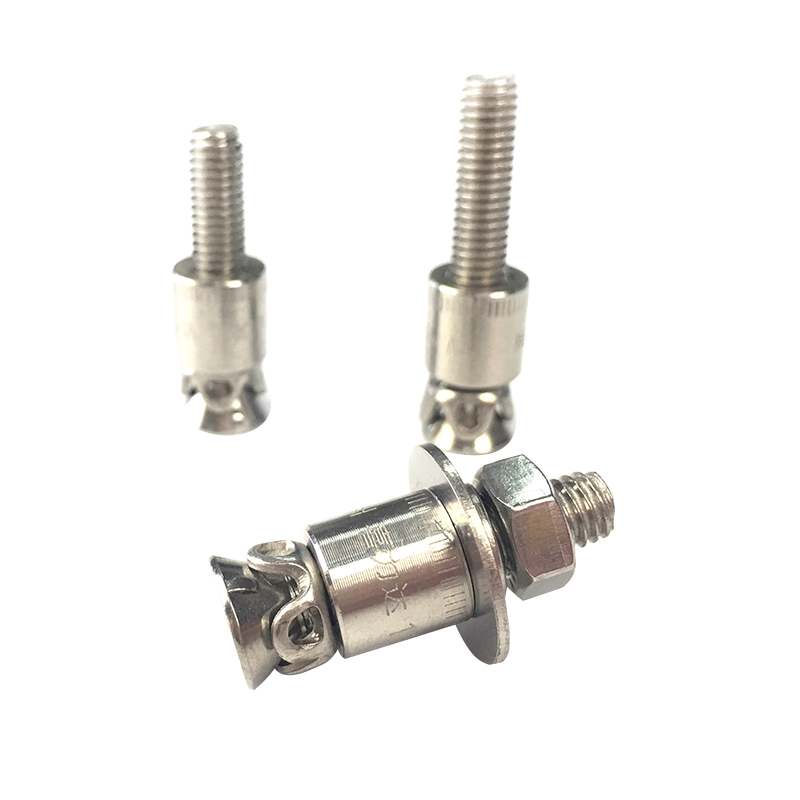

Undercut Anchor-systemet er et spesialisert mekanisk anker spesielt designet for sikker og spenningsfri festing av natursteinsplater til en støttende underkonstruksjon. Dette systemet opererer etter prinsippet om et underskåret borehull, som skaper en låseforbindelse i steinpanelet. Denne metoden gir en pålitelig, ikke-ekspanderende og spenningsfri feste, avgjørende for å forhindre spenningssprekker i steinen. Denne løsningen er mye brukt i arkitektoniske fasadeprosjekter hvor skjulte fasadefestesystemer er en designforutsetning.

Produsert til strenge industristandarder, gjennomgår våre underskårne ankere streng kvalitetskontroll for å sikre konsistent ytelse. Bruken av førsteklasses rustfritt stål, kombinert med presisjonsteknikk, garanterer et produkt som oppfyller internasjonale standarder for fasadesikkerhet og lang levetid. Dette produktet er ideelt for profesjonelle installatører som søker pålitelig marmor kledning ankere and granitt panelfester .

Tekniske spesifikasjoner

Applikasjonsfelt

Dette produktet er konstruert for bruk i en rekke industrielle og arkitektoniske scenarier, inkludert men ikke begrenset til:

• Utvendige fasadesystemer: Ideell for sikring av naturstein regnskjermfasader på høyhus og næringsbygg. Dette inkluderer travertin fasade installasjon and kalkstein kledning installasjon .
• Innvendig veggkledning: Egnet for montering av tunge steinpaneler i innvendige rom som lobbyer og utstillingslokaler hvor en sofistikert, sømløs finish er ønsket.
• Arkitektoniske ettermonteringer: Brukes i renovering av eksisterende bygninger for å oppgradere fasaden med nye steinkledningspaneler.

FAQ

Hvordan skiller underskårne ankere seg fra tradisjonelle steinkledningsankere?

Underskårne ankere skaper en mekanisk forrigling ved å ekspandere inn i et forhåndsboret, konisk hull inne i steinen, og gir en sikker, ikke-ekspanderende forbindelse som er uavhengig av strekkstyrken til steinen. Derimot er mange tradisjonelle ankere avhengige av en ekspanderende friksjonspasning, som kan belaste steinen og øke risikoen for sprekker. Underskjæringsmetoden er svært effektiv for skjult fiksering og overlegen lastfordeling, noe som gjør den til det foretrukne valget for high-end fasadesystemer i naturstein .

Hvilke typer naturstein er kompatible med dette systemet?

Vårt Undercut Anchor-system er designet for kompatibilitet med et bredt spekter av tette, harde natursteinsmaterialer, inkludert granitt, marmor, travertin og kalkstein. Valget av passende ankerstørrelse og installasjonsteknikk avhenger av den spesifikke steinens egenskaper og tykkelse. Vi anbefaler å konsultere det tekniske databladet og utføre foreløpige uttrekkstester for å sikre optimal ytelse for din spesifikke steintype.

Hva er den typiske bæreevnen til et underskåret anker?

Bæreevnen bestemmes av flere faktorer, inkludert ankerstørrelsen, typen og tykkelsen på natursteinsplaten og kvaliteten på installasjonen. For eksempel vil et større anker gi høyere kapasitet. Vårt tekniske spesifikasjonsark gir detaljerte strekk- og skjærstyrkeverdier for hver ankerstørrelse under standardforhold. Disse ankrene er spesielt designet for å møte de strenge sikkerhetskravene for utvendige kledningsfestesystemer og byggeforskrifter.

Fordeler med installasjon med underskårne ankere

1. dobbelt så høy ultimat lastekapasitet (min)

2. anker kan plasseres hvor som helst på overflaten

3. The panel kan optimaliseres statisk

4. nedre panel bøyemomenter

5. høyere sikkerhetsfaktorer

6. ingen synlige festeelementer (i skjøten)

På grunn av produksjonsmetoden som brukes for å produsere natursteinpaneler (portsag) er tykkelsestoleranser på flere millimeter normale. Imidlertid kan avstandsfestingen jevne ut de forskjellige paneltykkelsene.

Bruken av drop-in-ankeret for avstandsfesting tilbyr en løsning for å utjevne disse tykkelsestoleransene. Den konstante gjenværende veggtykkelsen (RWD) (dimensjon fra bunnen av borehullet til paneloverflaten)

og den konstante totale lengden på ankeret gir en viss avstand. De forskjellige paneltykkelsene til

ulike spaltebredder på baksiden av panelet mellom avstandsmutteren og baksiden av panelet.

De angitte festetykkelsene er basert på bruk av en selvlåsende mutter i henhold til DIN 985, en vanlig skive i henhold til DIN125, og nødvendig gjengefremspring. Begge komponentene leveres ikke med ankeret, men kan bestilles i tillegg.

Hvis ingen selvlåsende muttere brukes, kreves en annen passende mutterlåseanordning. De forskjellige festetykkelser kan i hvert enkelt tilfelle beregnes ut fra ankerets boltlengde.

Minste paneltykkelse som er oppgitt er basert på installasjonsmetoden eller ankertypen. Nasjonale reguleringer er alltid avgjørende og må overholdes.
