AZZ04 rustfritt stål Omega-brakett for natursteinkledning og festing

AZZ04 rustfritt stål Omega-brakett feller natursteinkledning og festing

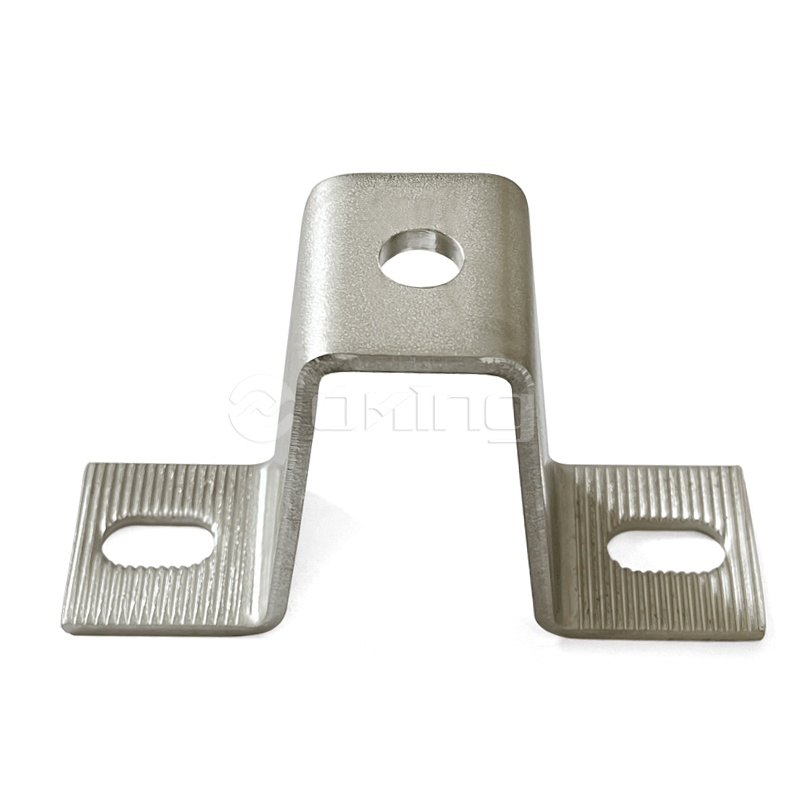

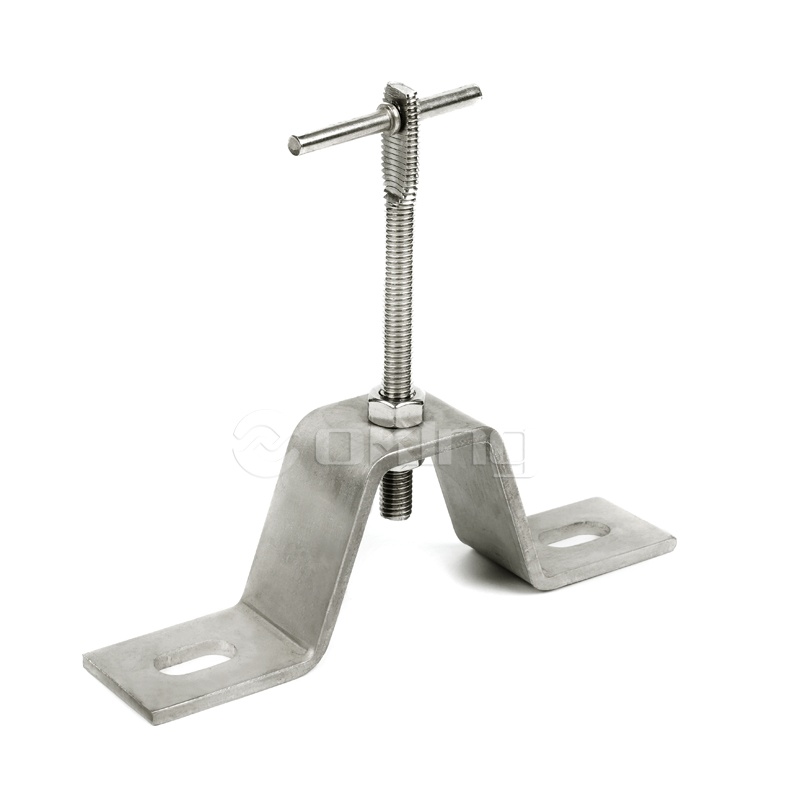

AZZ04 rustfritt stål Omega-brakett er en spesialisert strukturell komponent konstruert for sikker forankring av natursteinspaneler i ventilerte fasadesystemer. Designet med en Omega-formet profil , gir denne braketten en robust mekanisk forbindelse mellom bygningsunderlaget og steinkledningen. Produsert av korrosjonsbestandig rustfritt stål , den er spesielt utviklet for å håndtere dødbelastningen av tunge steinmaterialer samtidig som den tar imot termisk ekspansjon og vindtrykk. Dens geometri tillater presis justering under installasjonen, og sikrer en jevn og jevn finish for utvendige og innvendige steinvegger.

Kjernefordeler

• Strukturell integritet: Omega-profilen fordeler mekanisk belastning over festepunktene, og reduserer risikoen for punktbelastningssvikt i tunge steinapplikasjoner.
• Korrosjonsbestandighet: Bruk av rustfritt stål av høy kvalitet sikrer at braketten forblir strukturelt solid i fuktige, kystnære eller industrielt forurensede miljøer.
• Installasjonspresisjon: Designet letter multiaksial justering, slik at installatører kan kompensere for uregelmessigheter i mur- eller betongunderlaget.
• Termisk tilpasningsevne: Brakettsystemet tillater uavhengig bevegelse av steinpaneler, og forhindrer sprekker forårsaket av termisk ekspansjon og sammentrekning av bygningskonvolutten.

Tekniske spesifikasjoner og funksjoner

Primære applikasjonsscenarier

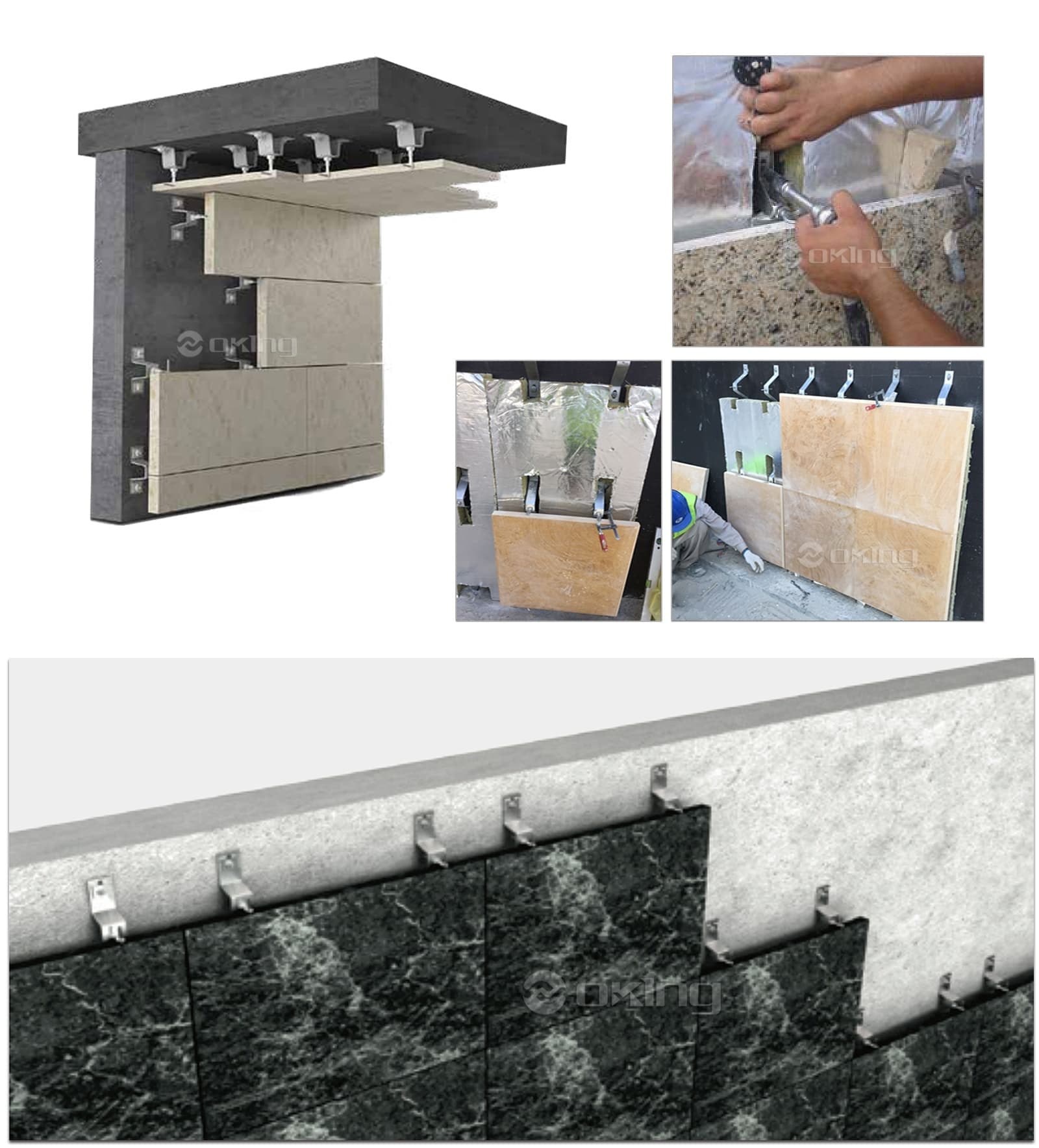

• Ventilerte fasader: Brukes som den primære festekomponenten for granitt-, marmor- og kalksteinsbekledning på kommersielle høyhus og bolighus.
• Innvendig tung kledning: Sikring av dekorative steinelementer i lobbyer, flyplasser og offentlig infrastruktur.
• Renovasjonsprosjekter: Ettermontering av steinpaneler over eksisterende murverk for å forbedre estetisk og termisk ytelse.
• Forsterkning av våtkledning: Fungerer som et mekanisk sikkerhetsanker i forbindelse med tradisjonelle mørtelfestemetoder.

Installasjons- og sikkerhetsretningslinjer

Forberedelse av underlag

Sørg for at betong- eller mursubstratet er strukturelt solid og fritt for løst rusk. Borehull må samsvare nøyaktig med diameteren på ekspansjonsankere or kjemiske bolter brukes med AZZ04-braketten.

Materialkompatibilitet

Bruk kun festemidler i rustfritt stål (bolter, muttere og skiver) med AZZ04-braketten for å forhindre galvanisk korrosjon . Blanding av karbonstålfester med rustfrie stålbraketter fører til akselerert oksidasjon og systemsvikt.

Oppbevaringsbetingelser

Oppbevar brakettene i et tørt miljø, vekk fra direkte kontakt med karbonstålprodukter eller kjemikalier som inneholder klorider. Ved å oppbevare brakettene i originalemballasjen til installasjon forhindrer du overflateforurensning og riper som kan kompromittere passivt lag av stålet.

Merknad om lastberegning

Avstanden og tykkelsen på AZZ04-brakettene må bestemmes av en konstruksjonsingeniør basert på den spesifikke egenvekt av steinen, vindlastkravene i det geografiske området, og den totale høyden på fasaden.

AZZ04 Omega brakett steinfestesystem/ Z Anker For Soffits

●Tekniske detaljer

Rustfritt stål 201 304 316 vinkel for feste av marmorkledning
Fremspring mellom 45 og 135 mm
Laster opp til 800N

Egnet for horisontale og vertikale skjøter

Steintykkelser 20-50 mm

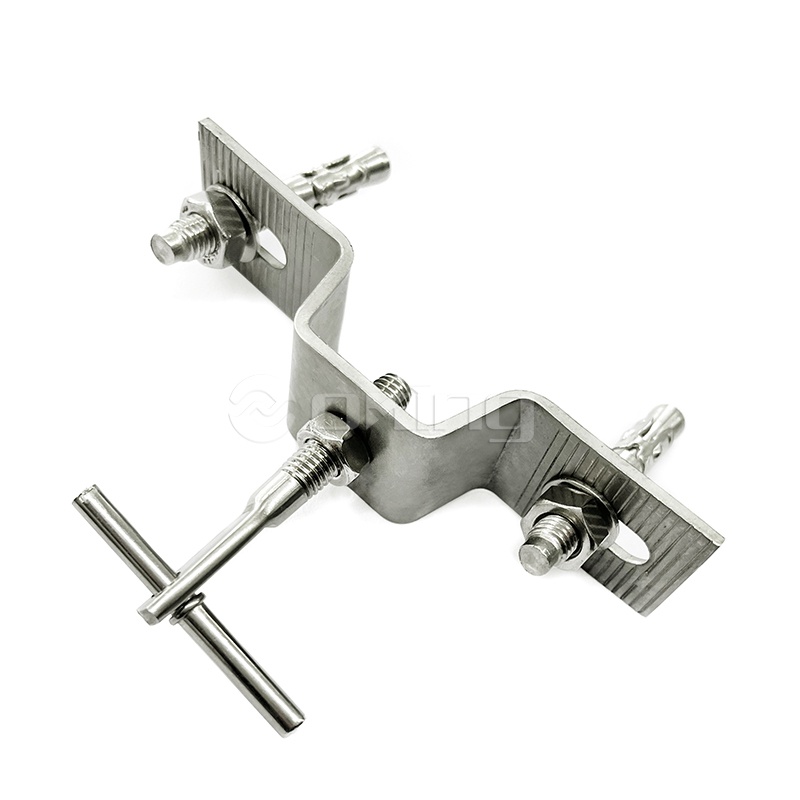

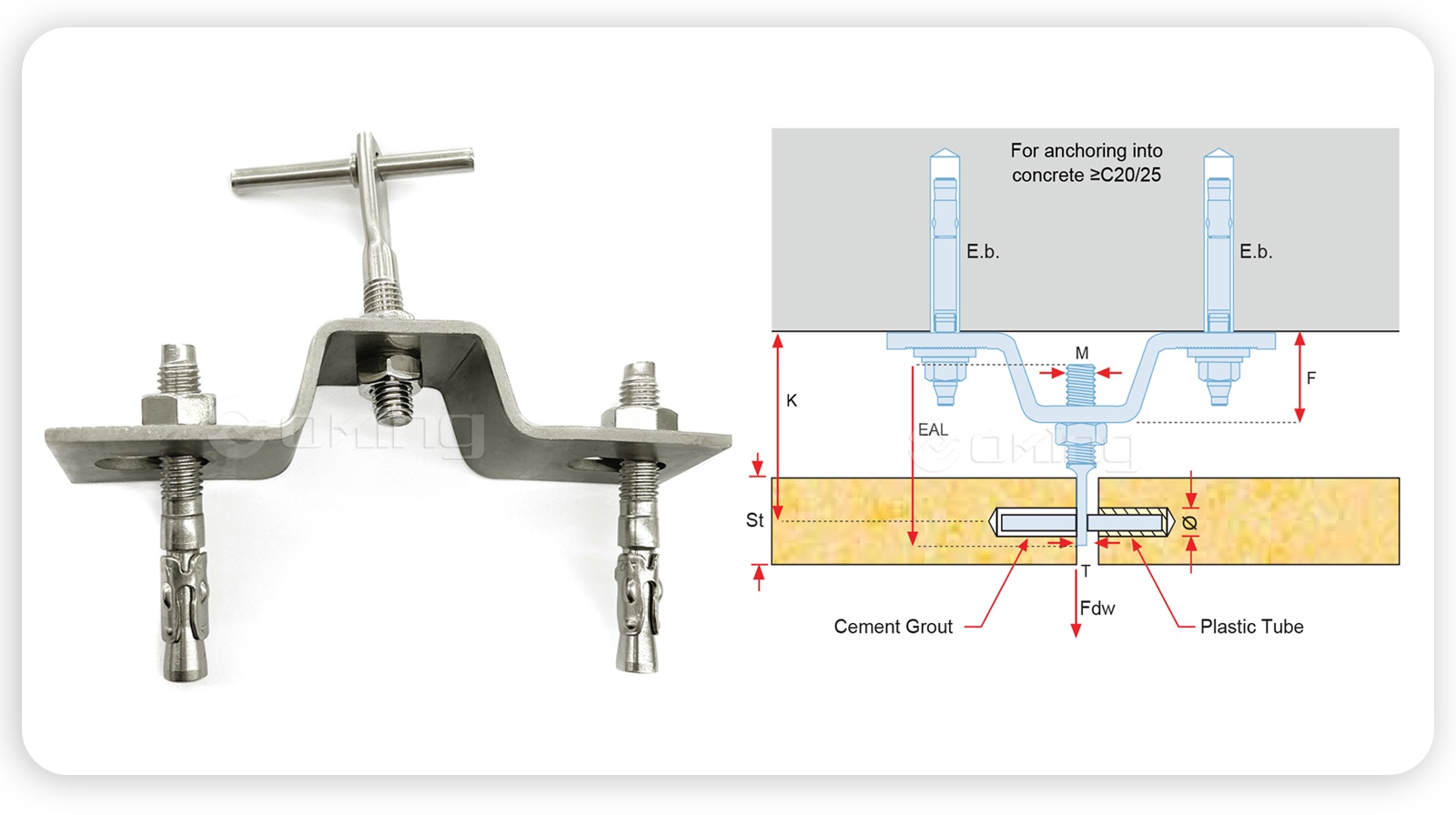

Festes på bærende vegger med ekspansjonsbolter og på kanaler med settskruer
Materiale: 1.4571/1.4404/1.4401 (A4/AISI 316) eller 1.4301 (A2/AISI 304)
