Underkuttet ankersystemløsning for store paneler

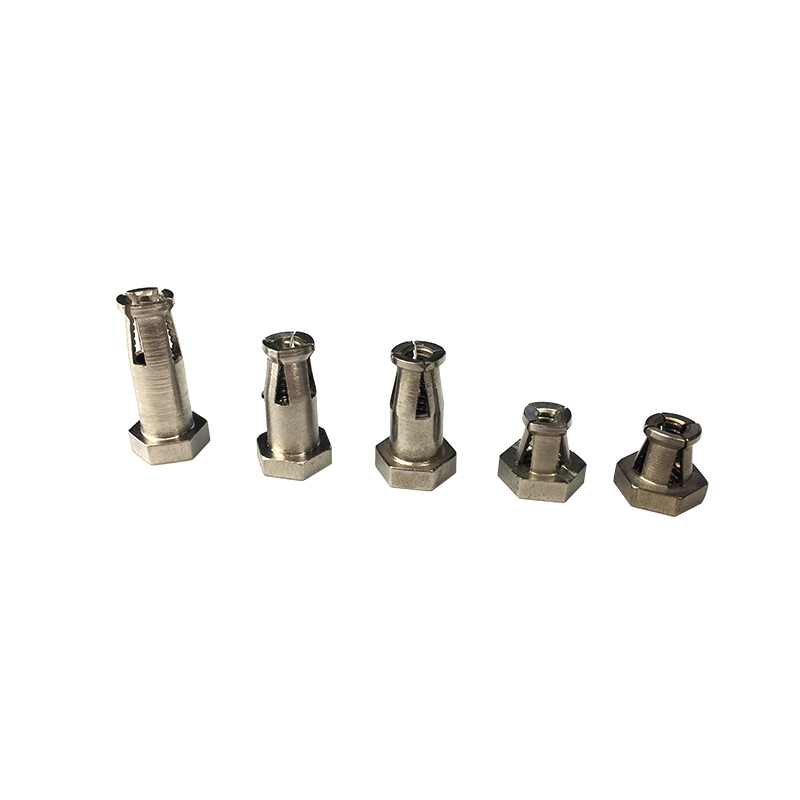

Avtakbart roterende boltforankringsmateriale er en ny type gardinvegg, laget av høykvalitets rustfritt stålmaterialebehandling, i henhold til de forskjellige tykkelsene og hardhetene til steinmateriale og keramisk plate, kan forskjellige spesifikasjoner for bakbolten møte behovene til materialets gardinveggdesign. Produktbeskrivelse Malmpresesjonen er delt inn i en standardrygg og en begrenset type rygg. Standard bakbolten består av et bakboltet hus, skrue og flensmutter. Begrensningstypen bakbolt består av bakbolthuset og sekskantskruen. Den er laget av 304 (A2) og 316 (A4) rustfritt stål av høy kvalitet.

Få et tilbud

◈

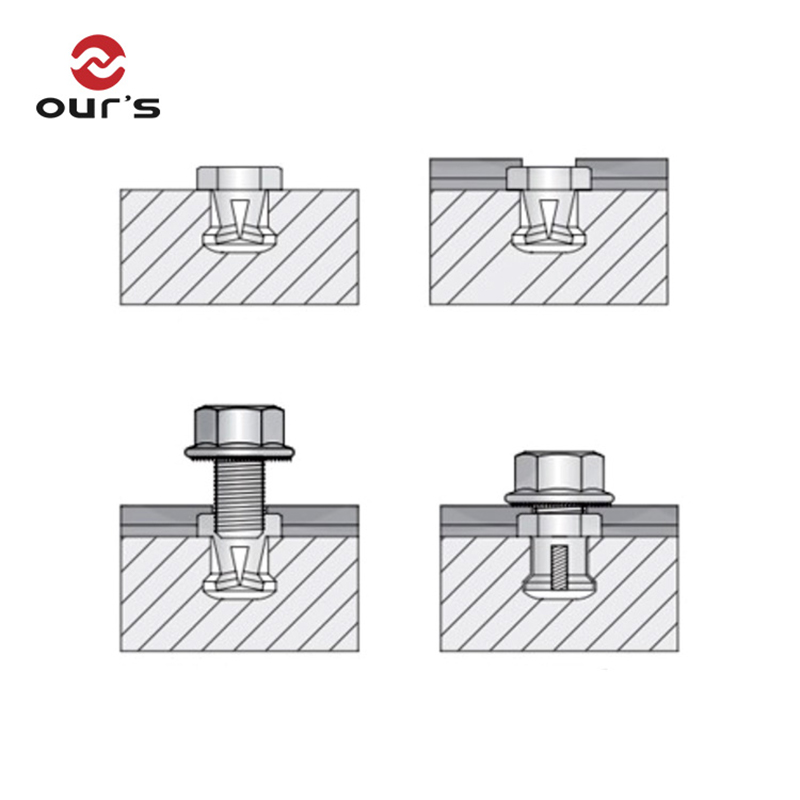

Underkuttet ankersystem er en høyytelses mekanisk forankringsløsning spesielt utviklet for å feste storformat stein-, keramikk- og komposittpaneler til bygningsunderkonstruksjoner. Systemet bruker en underskjæringsboreteknikk som skaper et konisk hulrom ved bunnen av borehullet, hvor et spesialdesignet anker er mekanisk låst. Denne positive mekaniske forriglingen gir eksepsjonell uttrekksmotstand som overgår konvensjonelle ekspansjons- eller limankre. Ankeret består av en gjenget tapp, en hylse med ekspansjonsblader og et setteverktøy som utvider kronbladene inn i det underskårne hulrommet. Systemet har plass til paneltykkelser fra 20 mm til 60 mm og støtter panelvekter på opptil 500 kg per forankringspunkt. Tilgjengelig i rustfrie stålkvaliteter AISI 304 og 316L, gir det underskårne ankersystemet pålitelig ytelse både innendørs og utvendig, inkludert høyhusfasader, flyplassterminaler og monumentale strukturer der panelsikkerhet er kritisk.

◪

Undercut Anchor System

Konisk låsing · 20-50 kN belastning

Kjernefordeler

Positiv mekanisk forrigling

Underskjæringsgeometri skaper en formtilpasset forbindelse som motstår uttrekkskrefter opp til 50 kN. Ekspansjonsbladene låses inn i det koniske hulrommet, og fordeler belastningen jevnt gjennom paneltykkelsen.

Ingen kantspenningskonsentrasjon

Den underskårne boreprosessen bevarer panelkantens integritet. I motsetning til ekspansjonsankere som utøver radialt trykk, påfører underskårne ankre kun aksial belastning, og forhindrer kantsprekker i sprø materialer.

Seismisk og dynamisk lastmotstand

Den positive låsemekanismen opprettholder grepet under sykliske belastningsforhold. Validert gjennom seismisk testing i henhold til ICC-ES AC193 for bruk i jordskjelvsoner.

Korrosjonsbestandige materialer

AISI 316L rustfritt stålvariant gir beskyttelse i kystnære og aggressive miljøer. Ankersystemet er helpassivert for maksimal holdbarhet.

Justerbar monteringsdybde

Nøyaktig dybdekontroll sikrer konsistent forankring av anker på tvers av alle panelpunkter. Integrert dybdestopp på innstillingsverktøy eliminerer operatørfeil.

Rask installasjonssyklus

Enkeltrinns innstillingsprosess reduserer installasjonstiden sammenlignet med flerkomponentlimsystemer. Ingen herdetid nødvendig før lasting.

Systemspesifikasjoner

Ankerstørrelsesområde M6 · M8 · M10 · M12 · M16 Tråddiameter

Paneltykkelse 20 mm · 25 mm · 30 mm · 40 mm · 50 mm · 60 mm Tilpassede dybder tilgjengelig

Uttrekkskapasitet 12 kN · 20 kN · 32 kN · 45 kN · 55 kN Per anker, steinavhengig

Materialkvalitet AISI 304 · AISI 316L · Dupleks 2205 ASTM A240 / EN 10088

Underkuttet diameter 1,4x til 1,8x hulldiameter Konisk geometri

Innstillingsmoment 15-45 Nm (størrelsesavhengig) Kalibrert innstillingsverktøy

Applikasjonsscenarier

◫

Store panelapplikasjoner

Stein · Keramikk · Kompositt

01 Høyhusfasader med storformat granitt eller marmorplater opptil 1200 x 2400 mm

02 Flyplassterminalvegger og -søyler som krever seismisk vurdert forankring for passasjersikkerhet

03 Museums- og galleriinstallasjoner hvor panelfjerning for vedlikehold skal være ikke-destruktivt

04 Industrielt kjølelager og matforedlingsanlegg der panelankre må motstå temperatursvingninger

05 Bro- og tunnelforinger der vibrasjonsmotstand og langvarig holdbarhet står i høysetet

Installasjons- og kvalitetsmerknader

◈

Krav til boring Bruk diamantkjernebor med dybdestopp. Hulldiametertoleranse ±0,2 mm. Underkuttet verktøy må være vinkelrett på paneloverflaten. Maksimalt avvik 1°.

◈

Verifisering av ankerinnstilling Sjekk innstillingsdybden visuelt gjennom inspeksjonsvinduet på verktøyet. Uttrekkstest på 5 % av installerte ankere. Minimum 2 ankere pr panel testet.

◈

Krav til kantavstand Minste kantavstand 50 mm for M8-ankere, 70 mm for M12-ankre. For panelkanter som utsettes for høy belastning, øk til 100 mm.

◈

Kvalitetsdokumentasjon Hvert ankerparti inkluderer materialsertifikat EN 10204 Type 3.1. Installasjonsmoment og uttrekksdata skal registreres i henhold til prosjektkvalitetsplan.

Ofte stilte spørsmål

Hvordan skiller det underskårne ankeret seg fra standard ekspansjonsankere?

Standard ekspansjonsankre er avhengig av radialt trykk mot hullveggen, noe som kan forårsake sprekker i sprø steinmaterialer. Underskårne ankere skaper en mekanisk låsing ved å utvide seg til et forhåndsformet konisk hulrom. Dette fordeler belastningen gjennom kompresjon i stedet for utvidelse, reduserer kantspenning og gir høyere uttrekksmotstand. Underskjæringssystemet tillater også tettere kantavstander og flere reinstallasjoner uten tap av kapasitet.

Hvilke paneltykkelser og materialer er kompatible med dette systemet?

Systemet har plass til paneltykkelser fra 20 mm til 60 mm. Kompatible materialer inkluderer naturstein (granitt, marmor, kalkstein, sandstein), konstruert stein, porselensfliser, keramiske paneler og fibersementplater. For tynnere paneler (10-20 mm) er en serie med redusert diameter tilgjengelig. Jiangsu Aozheng Metal Products Co., Ltd. tilbyr materialspesifikk testing for å validere ankerytelse for hver paneltype og tykkelse.

Hva er lastekapasiteten for storformatpaneler?

Det underskårne ankersystemet gir uttrekkskapasiteter fra 12 kN (M6) til 55 kN (M16) avhengig av panelmateriale og tykkelse. For en typisk 1200 x 2400 x 30 mm granittpanel (ca. 200 kg) gir fire M10-ankre i hjørnene en total kapasitet på over 80 kN med en sikkerhetsfaktor over 4,0. Jiangsu Aozheng Metal Products Co., Ltd. gir strukturelle beregninger og lastsertifikater for hver prosjektspesifikasjon.

Hvordan valideres seismisk ytelse for dette systemet?

Det underskårne ankersystemet er testet i henhold til ICC-ES AC193 og AC308 for seismiske applikasjoner. Testing inkluderer syklisk belastning, utmattelsestesting og forskyvningsmåling under simulerte jordskjelvforhold. Den positive mekaniske låsen opprettholder grepet gjennom flere sykluser uten å løsne. Jiangsu Aozheng Metal Products Co., Ltd. gir seismiske testrapporter og designhjelp for prosjekter i jordskjelvsoner.

Kan systemet brukes i kystnære eller korrosive miljøer?

Ja. Det underskårne ankersystemet er tilgjengelig i AISI 316L rustfritt stål (med molybdeninnhold) for kyst- og havmiljøer. 316L-varianten gir beskyttelse mot kloridindusert gropdannelse og sprekkkorrosjon. For ekstreme miljøer (industrielle, marine sprutsoner), er Duplex 2205 rustfritt stål tilgjengelig. Jiangsu Aozheng Metal Products Co., Ltd. har levert underskårne ankersystemer til prosjekter i kystregioner i Australia, Midtøsten og USA.
