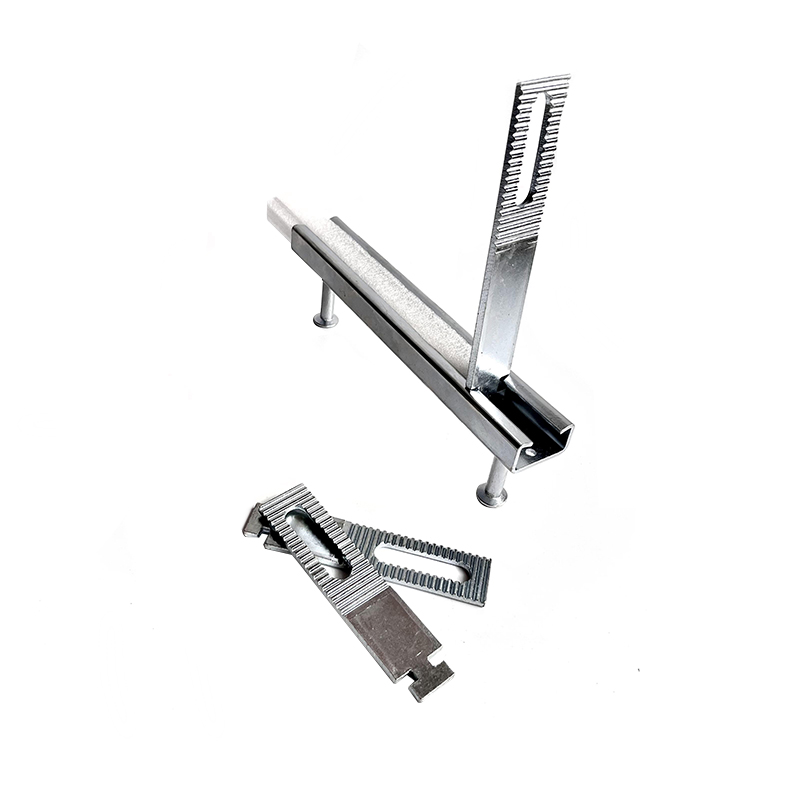

Veggbånd som brukes til ankerkanal

Veggbånd er utformet for å koble ankerkanalen til mur- eller betongveggen, og gir et sikkert festepunkt. De hjelper til med å fordele belastninger og krefter jevnt, og sikrer stabiliteten og integriteten til ankerkanalsystemet. Materiale: Veggbånd for ankerkanaler er vanligvis laget av korrosjonsbestandige materialer som rustfritt stål eller galvanisert stål. Disse materialene gir holdbarhet og beskyttelse mot rust og korrosjon, noe som er viktig for langsiktig ytelse i konstruksjonsapplikasjoner. Design: Veggbånd for ankerkanaler kommer i ulike utførelser for å dekke ulike krav. De kan bestå av en lang stanglignende struktur med gjenger i den ene enden for å koble til ankerkanalen og en plate eller andre mekanismer i den andre enden for å feste båndet til mur- eller betongveggen. Designet kan variere avhengig av det spesifikke ankerkanalsystemet og installasjonskravene. Montering: Montering av veggfester for ankerkanaler innebærer å sette den gjengede enden av båndet inn i ankerkanalen og sikre den på plass. Den andre enden av båndet blir deretter innebygd eller festet til mur- eller betongveggen ved bruk av passende metoder, for eksempel mekaniske festemidler eller epoksylim, avhengig av den spesifikke applikasjonen og belastningskravene. Belastningskapasitet: Bæreevnen til veggbindere for ankerkanaler avhenger av ulike faktorer, inkludert størrelse, materiale og utforming av båndet, samt styrken til mur- eller betongveggen. Det er viktig å følge produsentens anbefalinger og spesifikasjoner angående lastekapasiteter og installasjonsretningslinjer for å sikre riktig ytelse og sikkerhet til ankerkanalsystemet. Samsvar: Når du velger og installerer veggfester for ankerkanaler, er det viktig å følge lokale byggeforskrifter, forskrifter og standarder. Disse retningslinjene gir krav til lastekapasitet, avstand og andre faktorer for å sikre den strukturelle integriteten og sikkerheten til konstruksjonen.

Få et tilbud

◈

Veggbånd som brukes til ankerkanal are structural connection components designed to transfer loads between anchor channels embedded in concrete or masonry walls and the building structure. These ties provide a reliable interface between the anchor channel and the wall substrate, creating a secure fixing point for facade brackets, cladding systems, and building services. The wall ties are typically fabricated from stainless steel, offering corrosion resistance and long-term durability in both interior and exterior applications. The design incorporates a threaded stud, a bearing plate, and often a serrated interface to prevent loosening under vibration. Wall ties accommodate various wall thicknesses and substrate types, including brick, block, and concrete construction. Installation involves resin anchoring, mechanical expansion, or cast-in-place methods. These components are essential in modern construction for creating versatile, adjustable fixing points that can be accessed after concrete curing for subsequent installation of facade systems, mechanical equipment, or architectural features.

✦

Veggfeste

Ankerkanalforbindelse

Kjernefordeler

Allsidig substratkompatibilitet Fungerer med murstein, betongblokk, støpt betong og steinmur. Adaptere tilgjengelig for hule og faste underlag.

Positiv lastoverføring Mekanisk forrigling mellom stag og ankerkanal sikrer direkte lastvei fra fasade til struktur. Ingen mellomkomponenter kreves.

Justerbar plassering Bånd kan plasseres i variable høyder langs ankerkanalen. Tillater feltjusteringer under installasjon.

Korrosjonsbestandighet Konstruksjon i rustfritt stål gir langsiktig beskyttelse mot korrosjon. 316L klasse tilgjengelig for aggressive miljøer.

Produktspesifikasjoner

◈ Trådstørrelse M8 · M10 · M12 · M16 Metrisk grov tråd

◈ Pigglengde 60 · 80 · 100 · 120 · 150 · 200 mm Tilpassede lengder tilgjengelig

◈ Materialkvalitet AISI 304 (1.4301) · AISI 316L (1.4404) EN 10088-kompatibel

◈ Lagerplate 40 x 40 mm · 50 x 50 mm · 60 x 60 mm Firkantet eller rund plate

◈ Lastekapasitet 8 · 12 · 18 · 25 kN (uttrekk) Substratavhengig

◈ Forankringsmetode Harpiks · Mekanisk · Innstøpt Stedspesifikt utvalg

Lastekapasitetsreferanse

M10 harpiksanker (betong C25)

18,0 kN

M10 mekanisk anker (betong)

14,5 kN

M12 harpiksanker (murstein)

12,0 kN

M16 harpiksanker (betong C30)

25,0 kN

Applikasjonsscenarier

◊

Ankerkanalforbindelse

Montering av veggfeste

◆ Ventilerte fasadesystemer som krever forankringskanalforbindelse til betong- eller murvegger

◆ Stein- og terrakottabekledningsinstallasjoner der det kreves justerbare festepunkter

◆ Tungt utstyr og mekaniske tjenester montering på betongkonstruksjoner

◆ Bro- og tunnelstrukturforbindelser der seismisk ytelse er kritisk

◆ Industrielle bygg og lager strukturelle forbindelser

Installasjons- og tekniske notater

Klargjøring av underlag Hulldiameter må samsvare med ankersystemets spesifikasjoner. Rengjør hullet grundig for harpiksankre. Minste kantavstand 50 mm for betong, 80 mm for mur.

Forankringsmetode selection Harpiksankre for høy belastning og sprukket betong. Mekaniske ankere for faste underlag. Innstøpte ankere for nybygg. Stedsforhold bestemmer valg.

Momentpåføring M10: 25-35 Nm, M12: 40-50 Nm, M16: 60-80 Nm. Bruk en kalibrert momentnøkkel. Trekk til etter 48 timer for harpiksankre.

Kvalitetsverifisering Uttrekkstest kreves på 5 % av installerte bånd i henhold til ASTM E488. Registrer testresultater i installasjonskvalitetsplan.

Ofte stilte spørsmål

◈ Hva er forskjellen mellom en veggfeste og en standard ankerbolt?

En veggfeste er spesielt utformet for å koble en ankerkanal til bygningssubstratet, og gir et innvendig gjengegrensesnitt for påfølgende feste av brakett eller utstyr. En standard ankerbolt gir vanligvis et direkte hanngjengefestepunkt. Veggbånd inkluderer en lagerplate og er konstruert for å overføre belastninger mellom ankerkanalen og strukturen. De gir mulighet for justerbar plassering langs kanalen, noe som ikke er mulig med direkte ankerbolter.

◈ Hvordan velger jeg riktig veggfeste for forskjellige underlag?

For massiv betong og mur er mekaniske ekspansjonsankere eller harpiksankre egnet. For hult murverk (f.eks. blokk, murstein med hulrom), anbefales harpiksankre eller hylseankere. Innstøpte ankere brukes til nybygg. Underlagets styrke bestemmer ankerstørrelse og innstøpingsdybde. Jiangsu Aozheng Metal Products Co., Ltd. gir substratspesifikke anbefalinger basert på prosjektkrav. Selskapet har levert veggbindere til prosjekter over hele USA, Tyskland, Australia, Canada og Midtøsten.

◈ Hvilken bæreevne gir veggbinderen for fasadesystemer?

Veggbindere gir karakteristiske uttrekkskapasiteter som strekker seg fra 8 kN (M8 harpiks i lavfast murverk) til 25 kN (M16 harpiks i høyfast betong). For typiske krav til fasadebrakettbelastning gir M10 eller M12 bånd med harpiksankre i betong tilstrekkelig kapasitet for de fleste bruksområder. Jiangsu Aozheng Metal Products Co., Ltd. gir strukturelle beregninger og lastsertifikater for hvert prosjekt, og sikrer samsvar med EN 1992-4 og EOTA-standarder.

◈ Kan veggbindere brukes i seismiske soner?

Ja. Veggbånd designet for seismiske applikasjoner inkluderer tilleggsfunksjoner som taggete grensesnittplater og utvidet innstøpingsdybde. Systemet er testet i henhold til ICC-ES AC193 og AC308 for seismisk ytelse. Jiangsu Aozheng Metal Products Co., Ltd. leverer seismikkklassifiserte veggbånd med full testdokumentasjon for prosjekter i jordskjelvutsatte områder. Årlig produksjonskapasitet overstiger 2000 tonn byggematerialer for å møte den globale etterspørselen.

Dimensjoner på HAZ METAL spesialskruer:

Ankerkanal	Fig.	Dimensjoner				Lengde I [mm]
		b1	b2	k	ф
		[mm]
28/15	1	10	23	4	8	15-200
28/15	1	10	23	5	10	20-300
38/17	1	13	31	6	8	20-300
	1	13	31	6	10	20-300
	1	13	31	7	12	20-300
	1	13	31	7	16	20-300
40/12P 40/25 40/26P	2	14	35	7,5	10	20-300
	2	14	35	7,5	12	20-300
	2	14	34	8,5	16	20-300
49/30 50/30P 52/34P 54/33	2	13	43,3	10	10	20-300
	2	13	43,3	10	12	20-300
	2	17	43,3	11	16	20-300
	2	21	43,3	12	20	30-300
72/49	2	23	58	14	20	50-300
	2	25	58	16	24	50-300
	2	31	58	20	30	50-300

HWT-B Wall Tie:

Produktkode	Projeksjon- 20 (K mm)	Hulrom_ 20 (C mm)	Lengde (L mm)	Strekkbelastning F (kN)	Kantavstand (ar mm)	Spaltet hull (mm)
HWT-B-28-75	75	25	115	3.5	50	11x55
HWT-B-28-100	100	50	140
HWT-B-28-125	125	75	165
HWT-B-28-150	150	100	190
HWT-B-28-175	175	125	215
● Skal brukes med HMPR-28/15-kanaler og HTB-28 M10x40 T-bolter.
HWT-B-38-100	100	25	145	7.0	75	13x55
HWT-B-38-125	125	50	165
HWT-B-38-150	150	75	195
HWT-B-38-175	175	100	220
● Skal brukes med HMPR-38/17-kanaler og HTB-38 M12x50 T-bolter.

HWT-U veggslips:

Produktkode	Projeksjon- 20 (K mm)	Hulrom_ 20 (C mm)	Lengde (L mm)	Strekkbelastning all.F (kN)	Kantavstand (ar mm)	Spaltet hull (mm)
HWT-U-38-200	200	125	245	7.0	75	13x60
HWT-U-38-225	225	150	270
HWT-U-38-250	250	175	295
● Skal brukes med HMPR-38/17-kanaler og HTB-38 M12x50 T-bolter.
HWT-U-49-200	200	50	245	12.0	150	17x60
HWT-U-49-225	225	75	270
HWT-U-49-250	250	100	295
HWT-U-49-275	275	125	320
HWT-U-49-300	300	150	345
● Skal brukes med HMPR-49/30-kanaler og HTB-49 M16x60 T-bolter.

HWT-Wall Tie:

Produktkode	Projeksjon- 20 (K mm)	Hulrom_ 20 (C mm)	Lengde (L mm)	Strekkbelastning all.F (kN)	Kantavstand (ar mm)	Spaltet hull (mm)
HWT - 28-50	50	0	90	3.5	50	11x55
HWT - 28-75	75	25	115
HWT - 28-100	100	50	140
HWT - 28-125	125	75	165
HWT - 28-150	150	100	190
HWT - 28-175	175	125	215
HWT - 28-200	200	150	240
● Skal brukes med HMPR -28/15 kanaler og HTB-28/15-M10x40 T Bolter.
HWT - 38-75	75	0	115	7.0	75	13x55
HWT - 38-100	100	25	140
HWT - 38-125	125	50	165
HWT - 38-150	150	75	190
HWT - 38-175	175	100	215
HWT - 38-200	200	125	240
● Skal brukes med HMPR-38/17-kanaler og HTB-38/17-M12x50 T-bolter.
